TN系列模塊化節能型UPS電源系統

產品詳情

應用領域：

金融、通信、保險、交通、稅務、軍隊、證券、能源、教育、政府、制造、企業、計算機設備、大型機房精密儀器設備等。

產品簡介：

TN系列模塊化UPS電源是業界領先的全數字化電源產品，集中了單進電子與自動控制領域最先進的技術成果，使得關鍵設備的供電可靠性、可用性、可維護性得到了突破性的提高。

TN系列模塊化UPS電源結合了傳統塔式機型的技術特點與現代機房模塊化的需求，在實現模塊化設計的同時，保證了系統的高可靠性。此系列產品各項性能指標均達到國際領先水平，擁有極高的性價比，是各行業高可靠供電需求的最佳選擇。

TN系列產品提供各種規格功率模塊以及機柜系統，用戶可根據負載需求進行靈活配置。單個機柜可以實現300kVA的容量，機柜并聯后可以實現600kVA的容量配置。

性能特點：

1. UPS系統模塊化設計，N+X冗余，在線熱插拔升級擴容。

2. 超強的負載適應性以及帶載能力，超強的電網適應性。

3. 綠色節能電源：整機效率大于95%，輸入功率因數大于0.99，輸入電流諧波小于3%。

4. 功率模塊配置雙DSP控制器，模塊獨立自主控制，無單點故障風險。

5. 整流、逆變、充電、放電全部實現DSP數字化控制。

6. 采用IGBT模塊而非分立器件，極大地提高了功率模塊與系統的可靠性。

7. 全正面維護，提供上下進線方式，方便用戶接線。

8. 超大屏幕觸摸屏人機界面，信息量豐富。

9. 獨立充電系統，強大的充電能力，完善的電池管理方案。

10.全數字化模塊并聯技術，極佳的環流指標。

11.可緊靠其他設備安裝，節省機房空間。

12.冗余智能調速風扇，低噪節能。

13.系統機柜內部集成配電系統，安裝極其方便并且節省用戶投資。

14.卓越的發電機匹配性能。

15.可由電池直流啟動（冷啟動），方便操作。

16.所有電路板均采用三防工藝。

系統選件:

1.SNMP網絡通訊卡

2.防雷模塊

3.電池溫度補償器

4.手機短信報警器

5.防塵網

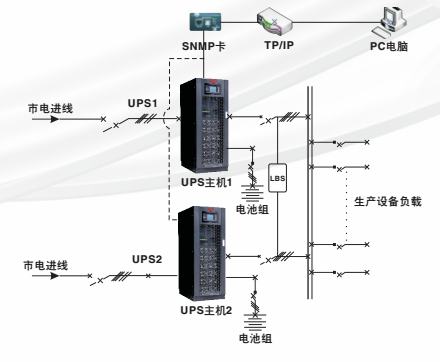

TN模塊化并機方案系統示意圖：

產品技術參數表：

容量	10-600KVA
主路輸入
輸入電壓	380V/400V/415V
輸入頻率	50/60Hz
功率因數	>0.99
電流畸變率	THDi<3%
電壓范圍	-40%~+25%
頻率范圍	40-70HZ
電池
電池電壓	±192VDC /±240VDC（32~44節可設置）
充電功率	20%*系統功率
充電電壓精度	±1%
旁路
旁路電壓	380V/400V/415V
電壓范圍	-20%-+15%
過載能力	135%,長期工作
	135%< 負載 <150%,6分鐘
	負載>150%,工作時間長于100ms
輸出
輸出電壓	380V/400V/415V
電壓精度	±1%(平衡負載),±1.5%(不平衡負載)
電壓畸變率	THD<1%(線性負載),THD<3%(非線性負載)
功率因數	0.9
三相相位精度	120°±0.5°
峰值比	3:1
過載能力	110%,1小時后轉旁路；125%,10分鐘后轉旁路；150%,1分鐘后轉旁路；>150%,200ms后轉旁路
系統
系統效率	正常模式:95%；經濟模式:98%
電池模式效率	95%
顯示	LCD+LED,觸摸屏+鍵盤
防護等級	IP20
通信接口	RS232,RS485,干接點,SNMP卡,EPO,發電機接口
接線方式	支持上下進線
運行溫度	0-40℃
存儲溫度	-25℃~70℃
相對濕度	0-95%(無凝露)
噪音(dB)	<55dB
重量(KG)	3模塊機柜	TN030 TN045 TN060		120KG
	6模塊機柜	TN060 TN090 TN120		176KG
	10模塊機柜	TN100 TN150 TN200		196KG
	6模塊機柜	TN180(可配6個30KVA模塊)		180KG
	10模塊機柜	TN300(可配10個30KVA模塊)		220KG
	20模塊機柜	TN300(可配20個30KVA模塊)		660KG
	PM10	10KVA功率模塊：20KG
	M15	15KVA功率模塊: 21KG
	PM20	20KVA功率模塊: 22KG
	PM25	25KVA功率模塊:30KG
	PM30	30KVA功率模塊:34KG
尺寸(WD)(mm)	3模塊機柜(TN60)	配置PM10、PM15、PM20模塊	6009001100
	6模塊機柜(TN120)		6009001600
	10模塊機柜(TN200)		6009002000
	功率模塊		440590134 (10KVA/15KVA/20KVA)
	6模塊機柜（TN180）	配置PM25和PM30模塊	60011001600
	10模塊機柜(TN300)		60011002000
	20模塊機柜(TN600)		200010502000
	功率模塊		460790134 (25KVA/30KVA)
